双列圆锥滚子轴承

2014-08-20 22:27

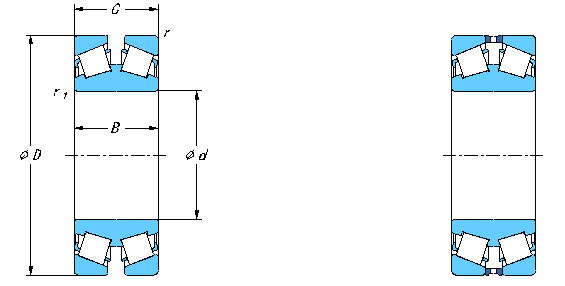

双列圆锥滚子轴承 (TDI 类型)

这是一种双列正面安装，接触角较大的双列圆锥滚子轴承。这种类型的轴承一般由一个双滚道内圈、两个单滚道外圈和一个外隔圈组成。
这种轴承一般用在只有轴向载荷或是轴向载荷大于径向载荷的场合。在某些情况下，在轴承座和轴承外圈背面之间用弹簧提供预紧。（不使用外圈隔圈）

外形尺寸						额定载荷		轴承型号	重量
(mm)						(kN)		轴承型号	(kg)
d	D	B	C	r	r₁	C_r	C_0r
				min	min				≈
200	360	170	170	1.5	4	1540	3195	KDH 2003601	73
200	380	180	180	1.5	4	1740	3475	KDH 2003801	90
210	355	130	127	5	3	1295	2670	KDH 2103551	54
210	440	175	244	5	6	2550	5010	KDH 2104401	151
210	480	230	230	6	6	3005	5460	KDH 2104801	215
220	360	120	120	3	3	1150	2435	KDH 2203601	46
240	460	140	140	5	5	1810	3340	KDH 2404601	98
260	389.5	105	105	1.5	3	1070	2430	KDH 2603891	43
260	458.5	155	155	5	5	1895	3855	KDH 2604581	110
260	500	180	180	5	5	2410	4660	KDH 2605001	162
290	450	180	180	2.5	4	2065	4990	KDH 2904501	103
300	440	105	105	4	4	1195	2780	KDH 3004401	52
300	500	200	200	5	5	2545	5750	KDH 3005001	161
300	520	180	180	4	4	2460	5200	KDH 3005201	151
320	560	280	280	5	5	3900	8960	KDH 3205601	308
320	620	264	296	5	5	4395	9300	KDH 3206201	400
330	458.5	120	120	4	3	1225	3200	KDH 3304581	60
330	650	248	248	6	7.5	3640	7320	KDH 3306501	372
340	590	192	192	5	5	3045	6460	KDH 3405901	225
350	590	192	192	5	5	3005	6565	KDH 3505901	217
350	618	200	200	6	6	3185	6700	KDH 3506181	255
360	550	148	148	5	5	2140	4980	KDH 3605501	132
370	630	240	240	6	5	3745	8485	KDH 3706301	315
380	559.5	160	160	5	5	2255	5610	KDH 3805591	136
380	650	240	240	3	6	3575	8070	KDH 3806501	340
381	695	250	280	3	6	4755	10365	KDH 3816951	455
400	650	240	192	5	4	2925	6640	KDH 4006501	245
400	650	200	200	6	6	3020	6915	KDH 4006502	245
400	780	280	300	7.5	7.5	5120	10680	KDH 4007801	625
440	650	155	155	6	6	2475	6035	KDH 4406501	180
450	820	300	300	7.5	7.5	5610	12315	KDH 4508201	685
450	830	288	320	7.5	7.5	6005	13210	KDH 4508301	745
460	618	150	150	4	4	1930	5495	KDH 4606181	125
470	720	216	216	5	4	3680	9120	KDH 4707201	320
480	689.5	180	180	6	6	2890	7555	KDH 4806891	220
500	720	185	218	6	6	3685	9965	KDH 5007201	262
500	820	256	256	7.5	7.5	5385	12605	KDH 5008201	545
510	800	285	285	7.5	7.5	5200	13190	KDH 5108001	515
540	860	256	256	7.5	7.5	5460	13175	KDH 5408601	574
560	820	242	242	4	6	4640	12415	KDH 5608201	430
600	1000	350	350	7.5	7.5	8035	19575	KDH 60010001	1120
900	1220	340	340	2.5	6	8405	26770	KDH 90012201	1120
1200	1500	230	230	7.5	7.5	6210	21355	KDH 120015001	995
