内容详情

滚珠丝杠轴承

2019-07-19 10:17

ZYS精密滚珠丝杠球轴承是一种接触角为60度的单向推力角接触球轴承，具有高精度、高转速、高轴向刚度、低摩擦、长寿命以及瞬时高低速转换性能好等特点，该轴承特别适用于高速精密数控机床滚珠丝杠副及其类似传动元件的支撑。
ZYS精密滚珠丝杠球轴承有7602、7603、BS、BSS四种产品系列。其中标准公制7602和7603尺寸系列符合JB/T8564标准，其内径尺寸为1 2 mm到130mm, BS为非标公制系列.BSS为英制系列。
滚珠丝杠轴承，能承受较大单一方向的轴向载荷，同时，也可承受一定的径向载荷.该轴承通常需双联或多联配合使用.组配方式同角接触球轴承

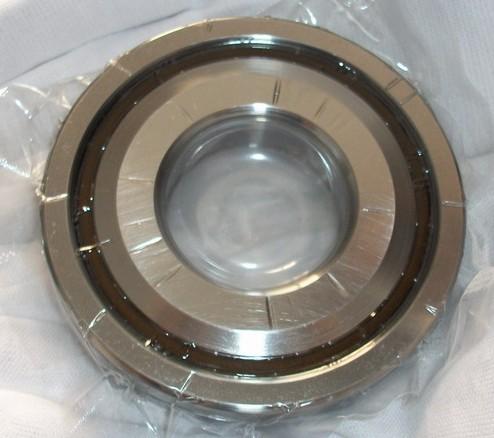

滚珠丝杠轴承

精密滚珠丝杠推力角接触球轴承主要技术参数：

外形尺寸 Boundary Dimensions		额定载荷	极限转速	预载荷	安装尺寸	轴承代号 Bearing Designa- tions
外形尺寸 Boundary Dimensions		Load ratings	Limiting Speeds	Preloads	Assembly Dimensions
d	D B rmin rlmin	Cr 　Cor	脂　　油	轻　　中　　重	D1　D2
mm		kN	r/min	N	mm
20	47 14 1 0.6 52 15 1 0.6	19.6 36.0 24.5 45.5	3000 5000 2800 4600	1150 2300 1600 1450 2900 5800	27.5 39.5 30.5 43.5	760204TN1 760304TN1
25	52 15 1.1 1 62 17 1.1 1	22.0 44.0 28.5 58.5	2600 4300 2200 3600	1250 2500 500 1650 3300 6600	32　45 38　52	760205TN1 760305TN1
30	62 16 1.1 1 72 19 1.1 1	26.0 56.0 34.5 78.0	2200 3600 1900 3100	1450 2900 5800 2150 4300 8600	39.5 52.5 45 　61	760206TN1 760306TN1
35	72 17 1.5 1.1 80 21 1.5 1.1	30.5 71.0 36.5 86.5	1900 3100 1700 2800	1650 3300 6600 2400 4800 9600	46.5 60.5 51　 67	760207TN1 760307TN1
40	80 18 1.5 1.1 90 23 1.5 1.1	37.5 91.5 50.0 118.0	1600 2600 1500 250	2150 4300 8600 2800 560　11200	53.5 69.5 56.5 75.5	760208TN1 760308TN1
45	85 19 1.5 1.1 100 25 1.5 1.1	38.0 96.5 58.5 146.0	1500 2500 1300 2100	2250 4500 9000 3500 7000 14000	57　 73 64.5 85.5	760209TN1 760309TN1
50	90 20 1.5 1.1 110 27 1.5 1.1	39.0 106.0 69.5 180.0	1400 2300 1200 2000	2450 4900 9800 3800 7600 15200	63　79 72　94	760210TN1 760310TN1
55	100 21 1.5 1.1 120 29 1.5 1.1	40.5 114.0 80.0 208.0	1300 2100 1100 1800	2300 4600 9200 4400 8800 17600	69.5 85.5 77　 101	760211TN1 760311TN1
60	110 22 1.5 1.1 130 31 1.5 1.1	56.0 160.0 88.0 236.0	1200 2000 1100 1800	3250 6500 13000 5000 10000 20000	77　 96 82.5 107.5	760212TN1 760312TN1
65	120 23 1.5 1.1 140 33 1.5 1.1	57.0 170.0 100.0 280.0	1100 1800 950 1580	3500 7000 14000 6000 12000 24000	84　 103 91.5 118.5	760213TN1 760313TN1
70	125 24 1.5 1.1 150 35 1.5 1.1	65.5 193.0 110.0 310.0	1000 1660 900 1500	3500 7000 14000 6000 12000 24000	87　 108 95.5 124.5	760214TN1 760314TN1
75	130 25 1.5 1.1 160 37 1.5 1.1	67.0 208.0 125.0 365.0	950 1580 850 1400	3800 7600 15200 7500 15000 30000	93.5　114.5 105.5 135.5	760215TN1 760315TN1
80	140 26 1.5 1.1 170 39 1.5 1.1	76.5 240.0 137.0 405.0	900 1500 800 1300	4450 8900 17800 8000 16000 32000	100 122 111 143	760216TN1 760316TN1
85	150 28 1.5 1.1 180 41 1.5 1.1	88.0 280.0 160.0 465.0	850 1400 750 1250	5500 11000 22000 9000 18000 36000	107 131 116 151	760217TN1 760317TN1
90	160 30 1.5 1.1 190 43 1.5 1.1	98.0 315.0 163.0 490.0	800 1300 700 1160	5500 11000 22000 900 18000 36000	113.5 138.5 122.5 157.5	760218TN1 760318TN1
95	170 32 1.5 1.1 200 45 1.5 1.1	110.0 355.0 163.0 510.0	750 1250 670 1100	6000 12000 24000 9500 19000 38000	119.5 146.5 130　 165	760219TN1 760319TN1
100	180 34 1.5 1.1 215 47 1.5 1.1	122.0 400.0 193.0 610.0	700 1160 630 1050	7000 14000 28000 11000 22000 44000	125.5 154.5 140　 178	760220TN1 760320TN1
