钻铣削电主轴

2019-07-23 08:50

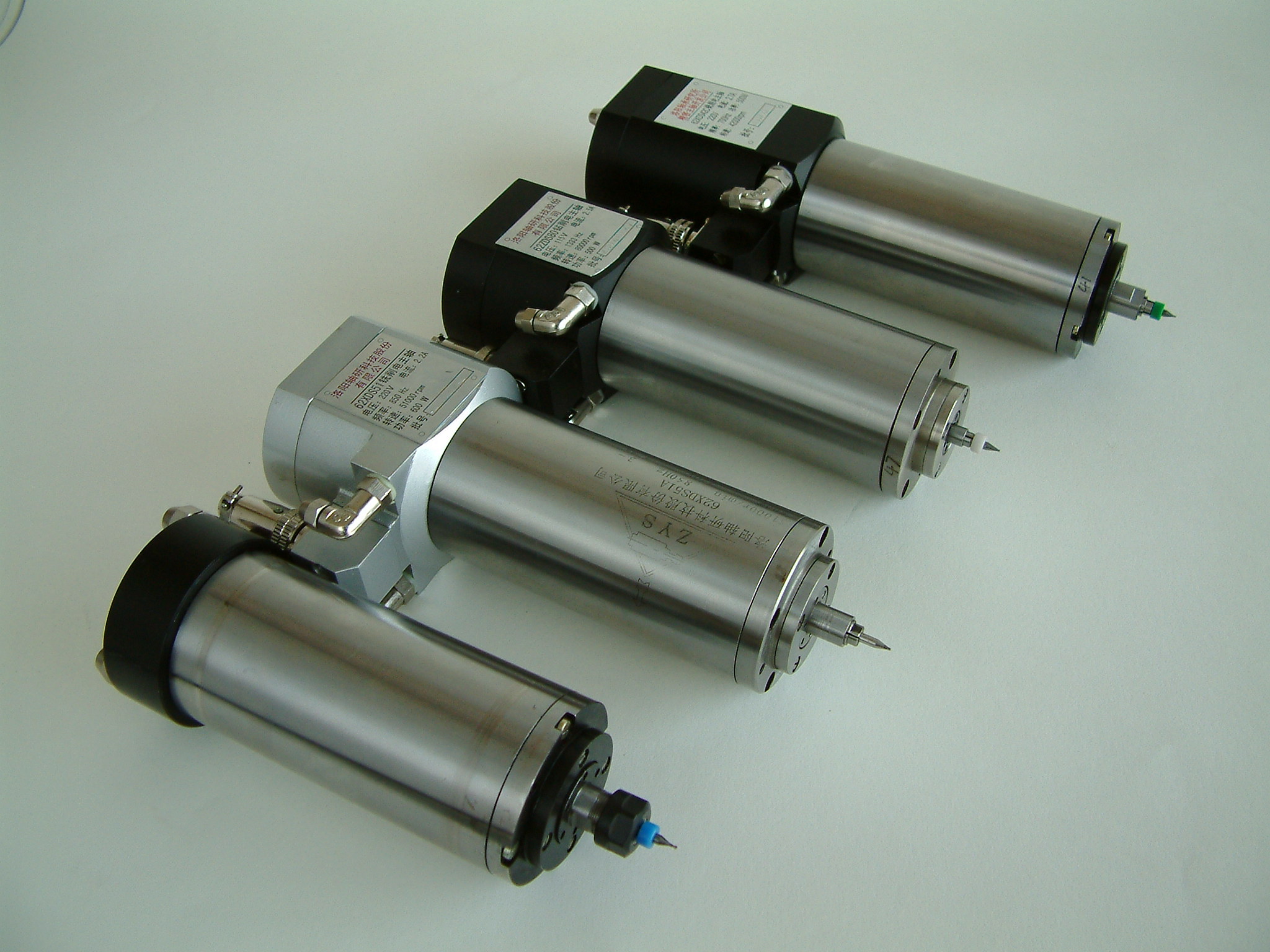

电主轴

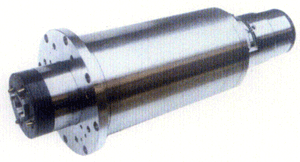

加工中心铣削电主轴

加工中心铣削电主轴技术参数

型号	转速 r/min	转矩 Nm	功率 KW	n1-n2 r/min	电压 V	220电流 A	f3 Hz	润滑	轴承	轴端
318XDJ04Y	4000	200	6.3	300-3000		61	133.3	油脂	4-7020 2-7018	BT50
260XDJ12Y	12000	112	14	1200-8000	120 380	56.8	400	油脂	4-VEX65/NS 2-VEX55	BT40
240XDJ10Y	10000	66	5.5/7.5	800-8000	150 350	32.4	333	油脂	3-VEX65 2-VEX55	BT40
200XDJ24Y	24000	32	22	6500-12000	150 380	53	400	油气	3-VEX65 2-VEX55	HSK-E50
200XDS24Y	24000	32	22	6500-12000	300 380	53	400	油气	3-VEX65 2-VEX55	HSK-E50
160XDS30Y	30000	9.5	22	23000-30000	300 380	42	500	油气	3-VEX45 2-VEX45	HSK-E40
220XD08	8000	28.6	6	2000-8000	380	31	133.3	油脂	3-VEX65 2-B7009	ISO40
160XD12	12000	8.3	3.5	4000-8000	160 380	12.9	400	油脂	2-B7010 2-B7009	ISO30
150XD20	20000	4	2.5	6000-20000	220 380	9.5	333.3	油脂	2-B7008 2-B7007	ISO30
120XD12	12000	4.8	1	2000-12000	220 344	2.4	400	油脂	2-B7008 2-B7005	ISO30

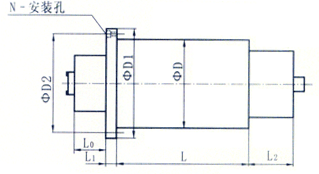

a

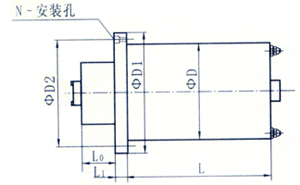

b

加工中心铣削电主轴安装尽寸

型号	D	L	D1	D2	L0	L1	L2	N-安装孔	图样	备注
318XDJ04Y	318	570	400	360	90	30	240	6-M12	a	有准停
260XDJ12Y	260	380	320	290	148	26	215	8-M12	a	有准停
240XDJ10Y	240	380	290	265	132	22	290	8-M12	a	有准停
200XDJ24Y	200	450	238	216	13	30	160	12-M8	a	有准停
200XDS24Y	200	450	238	216	13	30	76	12-M8	a	-
160XDS30Y	160	330	198	176	16	18	-	6-M8	a	-
220XD08	220	345	268	240	45	20	-	6-M8	b	-
160XD12	160	338	210	185	-	20	-	8-M8	b	-
150XD20	150	287	190	170	-	16	-	6-M8	b	-
120XD12	120	260	150	135	-	20	-	12-M6	b	-
