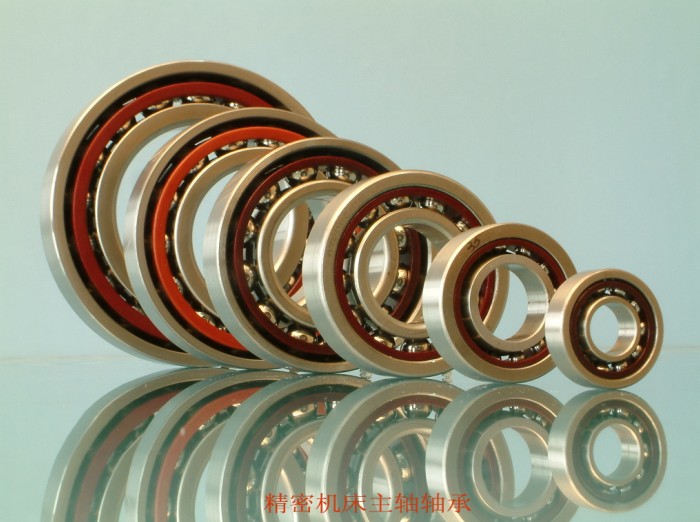

精密机床主轴轴承

2019-07-23 08:50

主轴轴承H719、H70系列

外形尺寸 Boundary dimensions	a=15°		a=25°		轴承代号 Bearing Desig- nations
外形尺寸 Boundary dimensions	额定载荷 Load ratings	极限转速 Limiting speeds	额定载荷 Load ratings	极限转速 Limiting speeds
d D B rsmin r1smin	Cr Cor	脂油 Grease Cor	Cr Cor	脂油 Grease Cor
mm	kN	r/min	kN	r/min
10　22 6 0.30 0.10 　　22 6 0.30 0.10 　　26 8 0.30 0.15 　　26 8 0.30 0.15	2.1 0.9 2.1 0.9 3.4 1.5 3.4 1.5	85000 140000 95000 160000 80000 130000 90000 150000	2.0 0.9 2.0 0.9 3.3 1.4 3.3 1.4	75000 120000 85000 140000 67000 110000 80000 130000	H71900 H71900/HQ1 H7000 H7000/HQ1
12　24 6 0.30 0.10 　　24 6 0.30 0.10 　　28 8 0.30 0.15 　　28 8 0.30 0.15	2.2 1.1 2.2 1.1 3.8 1.7 3.8 1.7	80000 130000 90000 150000 70000 110000 80000 130000	2.1 1.1 2.1 1.1 3.6 1.6 3.6 1.6	70000 110000 80000 130000 60000 90000 70000 110000	H71901 H71901/HQ1 H7001 H7001/HQ1
15　28 7 0.30 0.10 　　28 7 0.30 0.10 　　32 9 0.30 0.15 　　32 9 0.30 0.15	3.2 1.7 3.2　1.7 4.4 2.2 4.4 2.2	70000 110000 80000 130000 67000 100000 75000 120000	3.1 1.6 3.1 1.6 4.2　2.1 4.2　2.1	60000 90000 70000 110000 56000 85000 67000 100000	H71902 H71902/HQ1 H7002 H7002/HQ1
17　30 7 0.30 0.10 　　30 7 0.30 0.10 　　35 10 0.30 0.15 　　35 10 0.30 0.15	3.3 1.8 3.3 1.8 5.2 2.5 5.2 2.5	67000 100000 75000 120000 56000 85000 63000 95000	3.2 1.7 3.2 1.7 5.0 2.4 5.0 2.4	56000 85000 63000 95000 50000 75000 60000 90000	H71903 H71903/HQ1 H7003 H7003/HQ1
20　37 9 0.30 0.15 　　37 9 0.30 0.15 　　42 12 0.60 0.15 　　42 12 0.60 0.15	5.0 2.9 5.0 2.9 7.4 3.9 7.4 3.9	53000 80000 63000 95000 50000 75000 60000 90000	4.8 2.7 4.8 2.7 7.0 3.8 7.0 3.8	45000 67000 53000 80000 43000 63000 48000 70000	H71904 H71904/HQ1 H7004 H7004/HQ1
25　42 9 0.30 0.15 　　42 9 0.30 0.15 　　47 12 0.60 0.15 　　47 12 0.60 0.15	5.2 3.4 5.2 3.4 8.4 4.8 8.4 4.8	48000 70000 53000 80000 43000 63000 48000 70000	4.9 3.3 4.9 3.3 8.0 4.6 8.0 4.6	40000 60000 45000 67000 36000 53000 43000 63000	H71905 H71905/HQ1 H7005 H7005/HQ1
30　47 9 0.30 0.15 　　47 9 0.30 0.15 　　55 13 1.00 0.30 　　55 13 1.00 0.30	5.8 3.8 5.8 3.8 9.5 6.2 9.5 6.2	43000 63000 48000 70000 38000 56000 45000 67000	5.4 3.6 5.4 3.6 9.0 5.9 9.0 5.9	36000 53000 40000 60000 34000 50000 38000 56000	H71906 H71906/HQ1 H7006 H7006/HQ1
35　55 10 0.60 0.15 　　55 10 0.60 0.15 　　62 14 1.00 0.30 　　62 14 1.00 0.30	7.7 5.4 7.7 5.4 11.2 7.9 11.2 7.9	36000 53000 40000 60000 34000 50000 38000 56000	7.4 5.1 7.4 5.1 10.7 7.5 10.7 7.5	30000 45000 34000 50000 30000 45000 34000 50000	H71907 H71907/HQ1 H7007 H7007/HQ1
40　62 12 0.60 0.15 　　62 12 0.60 0.15 　　68 15 1.00 0.30 　　68 15 1.00 0.30	9.8 7.0 9.8 7.0 12.5 9.1 12.5 9.1	30000 45000 34000 50000 28000 43000 34000 50000	9.3 6.6 9.3 6.6 11.1 8.6 11.1 8.6	26000 40000 28000 43000 24000 38000 28000 43000	H71908 H71908/HQ1 H7008 H7008/HQ1
45　68 12 0.60 0.15 　　68 12 0.60 0.15 　　75 16 1.00 0.30 　　75 16 1.00 0.30	10.3 7.7 10.3 7.7 13.1 10.2 13.1 10.2	26000 40000 28000 43000 24000 38000 28000 43000	9.7 7.3 9.7 7.3 12.5 9.7 12.5 9.7	22000 36000 26000 40000 22000 36000 26000 40000	H71909 H71909/HQ1 H7009 H7009/HQ1
50　72 12 0.60 0.15 　　72 12 0.60 0.15 　　80 16 1.00 0.30 　　80 16 1.00 0.30	13.2 10.0 13.2 10.0 15.4 12.0 15.4 12.0	22000 36000 26000 40000 20000 34000 24000 38000	12.5 9.5 12.5 9.5 14.7 11.4 14.7 11.4	19000 32000 22000 36000 18000 30000 20000 34000	H71910 H71910/HQ1 H7010 H7010/HQ1
55　80 13 1.00 0.30 　　80 13 1.00 0.30 　　90 18 1.10 0.60 　　90 18 1.00 0.30	16.0 12.6 16.0 12.6 17.0 14.5 17.0 14.5	19000 32000 22000 36000 19000 32000 22000 36000	15.0 11.9 15.0 11.9 16.0 13.7 16.0 13.7	16000 26000 19000 32000 17000 28000 19000 32000	H71911 H71911/HQ1 H7011 H7011/HQ1
60　85 13 1.00 0.30 　　85 13 1.00 0.30 　　95 18 1.10 0.60 　　95 18 1.10 0.60	16.6 13.8 16.6 13.8 17.0 15.3 17.0 15.3	18000 30000 20000 34000 18000 30000 20000 34000	15.7 13.1 15.7 13.1 16.2 14.4 16.2 14.4	15000 24000 18000 30000 15000 24000 18000 30000	H71912 H71912/HQ1 H7012 H7012/HQ1
65　90 13 1.00 0.30 　　90 13 1.00 0.30 　　100 18 1.10 0.60 　　100 18 1.10 0.60	16.8 14.5 16.8 14.5 20.2 18.6 20.2 18.6	17000 28000 19000 32000 16000 26000 19000 32000	16.0 13.7 16.0 13.7 19.0 17.6 19.0 17.6	15000 24000 17000 28000 13000 20000 15000 24000	H71913 H71913/HQ1 H7013 H7013/HQ1
70　100 16 1.00 0.30 　　100 16 1.00 0.30 　　110 20 1.10 0.60 　　110 20 1.10 0.60	20.9 17.8 20.9 17.8 24.1 21.4 24.1 21.4	16000 26000 18000 30000 15000 24000 18000 30000	19.7 16.9 19.7 16.9 22.6 20.1 22.6 20.1	13000 20000 15000 24000 13000 20000 15000 24000	H71914 H71914/HQ1 H7014 H7014/HQ1
75　105 16 1.00 0.30 　　105 16 1.00 0.30 　　115 20 1.10 0.60 　　115 20 1.10 0.60	21.7 19.3 21.7 19.3 26.2 25.5 26.2 25.5	15000 24000 17000 28000 14000 22000 16000 26000	20.5 18.2 20.5 18.2 24.7 24.2 24.7 24.2	13000 20000 15000 24000 12000 19000 14000 22000	H71915 H71915/HQ1 H7015 H7015/HQ1
80　110 16 1.00 0.30 　　110 16 1.00 0.30 　　125 22 1.10 0.60 　　125 22 1.10 0.60	22.4 20.8 22.4 20.8 34.2 32.7 34.2 32.7	14000 22000 16000 26000 13000 20000 15000 24000	21.2 19.6 21.2 19.6 32.3 31.0 32.3 31.0	12000 19000 14000 22000 11000 18000 13000 20000	H71916 H71916/HQ1 H7016 H7016/HQ1
85　120 18 1.10 0.60 　　120 18 1.00 0.30 　　130 22 1.10 0.60 　　130 22 1.10 0.60	26.1 24.2 26.1 24.2 35.0 35.2 35.0 35.2	13000 20000 15000 24000 12000 19000 14000 22000	24.7 22.9 24.7 22.9 33.0 33.4 33.0 33.4	11000 18000 13000 20000 10000 17000 12000 19000	H71917 H71917/HQ1 H7017 H7017/HQ1
90　125 18 1.10 0.60 　　125 18 1.10 0.60 　　140 24 1.50 0.60 　　140 24 1.50 0.60	27.0 26.0 27.0 26.0 36.4 38.1 36.4 38.1	13000 20000 15000 24000 11000 18000 13000 20000	25.5 24.6 25.5 24.6 34.3 36.1 34.3 36.1	11000 18000 13000 20000 9500 16000 11000 18000	H71918 H71918/HQ1 H7018 H7018/HQ1
95　130 18 1.10 0.60 　　130 18 1.10 0.60 　　145 24 1.50 0.60 　　145 24 1.50 0.60	27.3 26.9 27.3 26.9 44.4 45.2 44.4 45.2	12000 19000 14000 22000 10000 17000 12000 19000	25.8 25.4 25.8 25.4 41.9 42.9 41.9 42.9	11000 18000 13000 20000 8500 14000 10000 17000	H71919 H71919/HQ1 H7019 H7019/HQ1
100 140 20 1.10 0.60 　　140 20 1.10 0.60 　　150 24 1.50 0.60 　　150 24 1.50 0.60	40.1 37.6 40.1 37.6 45.4 48.1 45.4 48.1	11000 18000 13000 20000 10000 17000 12000 19000	37.9 35.5 37.9 35.5 42.7 44.7 42.7 44.7	9000 15000 11000 18000 8500 14000 10000 17000	H71920 H71920/HQ1 H7020 H7020/HQ1
105 145 20 1.10 0.60 　　145 20 1.10 0.60 　　160 26 2.00 1.00 　　160 26 2.00 1.00	40.7 39.1 40.7 39.1 46.1 49.2 46.1 49.2	10000 17000 12000 19000 9500 16000 11000 18000	38.4 36.9 38.4 36.9 43.3 46.6 43.3 46.6	8500 14000 10000 17000 8000 13000 9000 15000	H71921 H71921/HQ1 H7021 H7021/HQ1
110 150 20 1.10 0.60 　　150 20 1.10 0.60 　　170 28 2.00 1.00 　　170 28 2.00 1.00	41.3 40.5 41.3 40.5 47.9 53.9 47.9 53.9	9000 15000 11000 18000 9500 16000 11000 18000	39.0 38.3 39.0 38.3 45.1 51.1 45.1 51.1	7500 12000 9500 16000 8000 13000 9000 15000	H71922 H71922/HQ1 H7022 H7022/HQ1
120 165 22 1.10 0.60 　　165 22 1.10 0.60 　　180 28 2.00 1.00 　　180 28 2.00 1.00	43.1 44.9 43.1 44.9 58.3 64.9 58.3 64.9	8500 14000 10000 17000 8500 14000 10000 17000	40.7 42.4 40.7 42.4 54.8 61.5 54.8 61.5	7500 12000 9000 15000 7500 12000 9000 15000	H71924 H71924/HQ1 H7024 H7024/HQ1
130 180 24 1.50 0.60 　　180 24 1.50 0.60 　　200 33 2.00 1.00 　　200 33 2.00 1.00	53.1 56.6 53.1 56.6 58.6 66.8 58.6 66.8	8000 13000 9000 15000 8000 13000 9000 15000	50.1 53.4 50.1 53.4 55.1 63.2 55.1 63.2	7500 12000 8500 14000 7000 11000 8000 13000	H71926 H71926/HQ1 H7026 H7026/HQ1
140 190 24 1.50 0.60 　　190 24 1.50 0.60 　　210 33 2.00 1.00 　　210 33 2.00 1.00	53.7 59.1 53.7 59.1 60.7 72.5 60.7 72.5	7000 11000 8000 13000 7500 12000 8500 14000	50.7 55.8 50.7 55.8 57.1 68.7 57.1 68.7	6700 10000 7500 12000 6700 10000 7500 12000	H71928 H71928/HQ1 H7028 H7028/HQ1
150 210 28 2.00 1.00 　　210 28 2.00 1.00 　　225 35 2.10 1.10 　　225 35 2.10 1.10	65.2 72.8 65.2 72.8 74.9 88.5 74.9 88.5	6700 10000 7500 12000 6700 10000 7500 12000	61.5 68.7 61.5 68.7 70.5 83.8 70.5 83.8	6000 9000 7000 11000 6300 9500 7000 11000	H71930 H71930/HQ1 H7030 H7030/HQ1
160 220 28 2.00 1.00 　　220 28 2.00 1.00 　　240 38 2.10 1.10 　　240 38 2.10 1.10	66.0 75.8 66.0 75.8 76.2 94.5 76.2 94.5	6000 9000 7000 11000 6000 9000 6700 10000	62.3 71.6 62.3 71.6 71.6 89.5 71.6 89.5	5600 8500 6700 10000 5600 8500 6300 9500	H71932 H71932/HQ1 H7032 H7032/HQ1
170 230 28 2.00 1.00 　　230 28 2.00 1.00 　　260 42 2.10 1.10 　　260 42 2.10 1.10	66.7 78.7 66.7 78.7 78.1 100.6 78.1 100.6	5600 8500 6700 10000 5600 8500 6300 9500	63.0 74.3 63.0 74.3 73.4 95.2 73.4 95.2	5000 7500 6000 9000 5000 7500 5600 8500	H71934 H71934/HQ1 H7034 H7034/HQ1
180 250 33 2.00 1.00 　　250 33 2.00 1.00 　　280 46 2.10 1.10 　　280 46 2.10 1.10	79.6 95.0 79.6 95.0 79.8 106.7 79.8 106.7	5000 7500 6000 9000 5300 8000 6000 9000	75.2 89.7 75.2 89.7 75.0 101.0 75.0 101.0	4800 7000 5600 8500 4800 7000 5300 8000	H71936 H71936/HQ1 H7036 H7036/HQ1
190 260 33 2.00 1.00 　　260 33 2.00 1.00 　　290 46 2.10 1.10 　　290 46 2.10 1.10	80.6 98.6 80.6 98.6 95.3 124.6 95.3 124.6	4800 7000 5600 8500 4800 7000 5300 8000	76.1 93.1 76.1 93.1 89.7 117.9 89.7 117.9	4300 6300 5000 7500 4300 6300 4800 7000	H71938 H71938/HQ1 H7038 H7038/HQ1
200 280 38 2.00 1.00 　　280 38 2.00 1.00 　　310 51 2.10 1.10 　　310 51 2.10 1.10	82.8 105.4 82.8 105.4 96.5 132.0 96.5 132.0	4500 6700 5000 7500 4500 6700 5000 7500	78.2 99.5 78.2 99.5 90.8 124.9 90.8 124.9	4000 6000 4500 6700 4000 6000 4500 6700	H71940 H71940/HQ1 H7040 H7040/HQ1
220 300 38 2.00 1.00 　　300 38 2.00 1.00 　　340 56 3.00 1.10 　　340 56 3.00 1.10	96.9 125.4 96.9 125.4 113.9 156.5 113.9 156.5	4300 6300 5000 7500 4000 6000 4500 6700	91.5 118.4 91.5 118.4 107.2 148.1 107.2 148.1	3800 5600 4300 6300 3800 5600 4000 6000	H71944 H71944/HQ1 H7044 H7044/HQ1
